Tornillo Extractor

Equipo robusto, con fácil acceso para mantenimiento, diseñado para operación continua y dosificación precisa.

La rosca extractora es un equipo diseñado para extraer y dosificar diversos tipos de biomasa de silos verticales y horizontales, conduciéndolos al sistema de alimentación.

El desplazamiento de la biomasa se realiza mediante tornillos helicoidales, utilizando movimientos simultáneos de traslación (neumático) y rotación (eléctrico), lo que permite una extracción continua o intermitente, evitando la formación de galerías vacías (túneles o cuevas).

Para aumentar la durabilidad del equipo, se pueden aplicar materiales especiales en su construcción, como tornillos en Hardox y acero inoxidable, o recubrimientos por soldadura MIG DURO en las superficies de los tornillos que entran en contacto con la biomasa.

El modelo de la rosca, así como la potencia instalada, se determina no solo por el caudal del equipo, sino también por la capacidad de almacenamiento y el tamaño del silo en el que se instala la rosca.

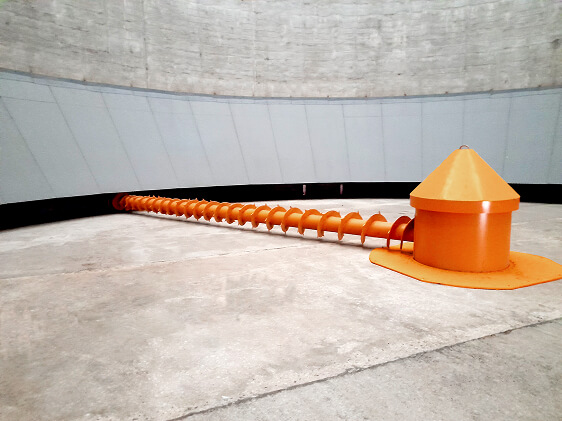

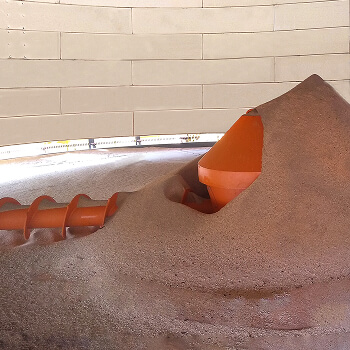

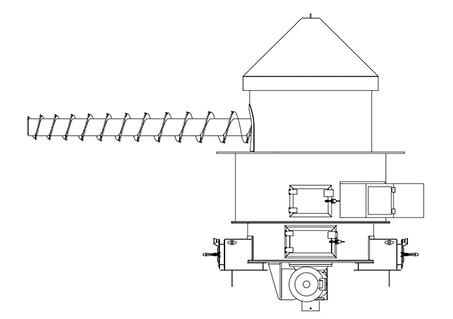

Tornillo Extractor en Voladizo

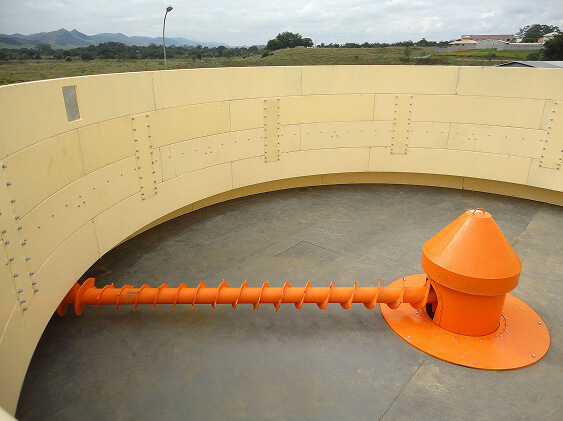

Generalmente se instala en silos verticales de pequeño y mediano porte, con dimensiones, caudales y volúmenes de almacenamiento variados, dependiendo de las necesidades del proyecto.

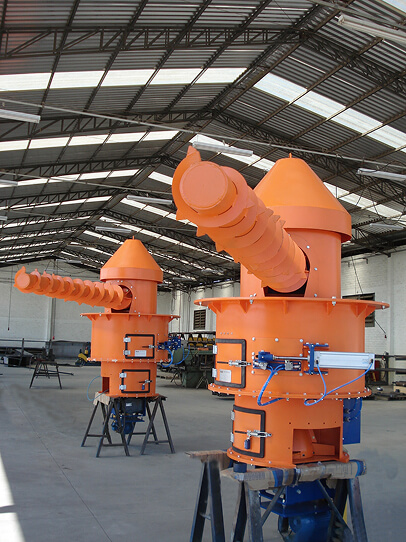

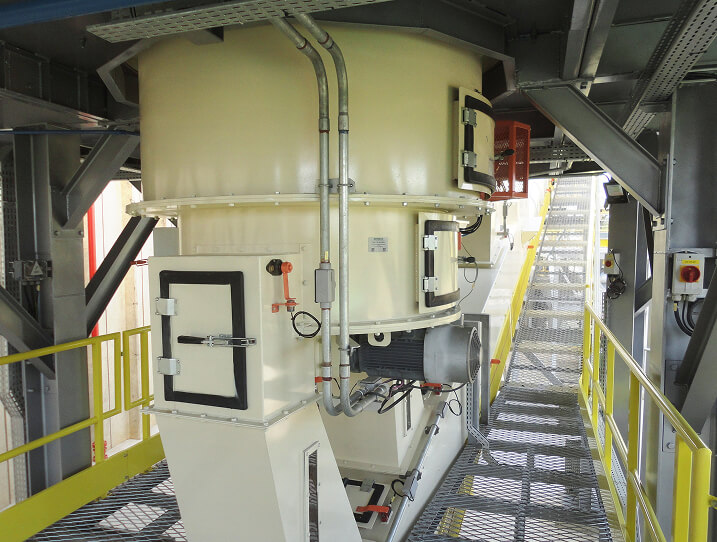

El accionamiento de la rotación de la rosca extractora se realiza mediante un motor eléctrico, con la transmisión de potencia realizada a través de una junta universal y una caja reductora de 90° (fabricación Dujua). El sistema de traslación es operado por un sistema neumático instalado en el propio cuerpo del equipo.

Este modelo de rosca extractora también cuenta con un sistema agitador, responsable de dirigir la biomasa hacia el punto de descarga. El agitador es accionado por el mismo motor eléctrico que controla la rotación de la rosca.

Especificaciones técnicas

Modelos RED/B-810 RED/B-1000 RED/B-1200 RED/B-1500 RED/B-1800
Diámetro (mm) 200 a 300 300 a 400 300 a 500 300 a 600 400 a 800
Longitud (mm) 2.000 a 2.300 2.000 a 2.900 2.000 a 3.450 2.900 a 3.450 3.300 a 4.950
Potencia (HP) 7,5 a 12,5 12,5 a 20 12,5 a 25 15 a 40 20 a 50
Caudal (m³/h) 10 a 30 30 a 50 50 a 100 100 a 200 200 a 300
Peso (kg) 2.500 3.800 5.700 6.900 10.100

Los equipos pueden ajustarse según las necesidades de su proyecto.

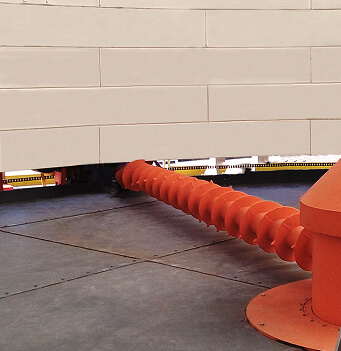

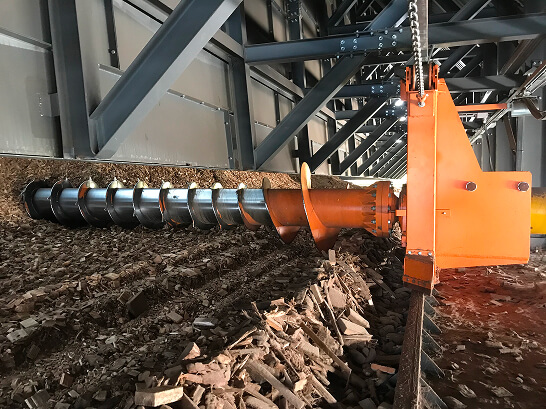

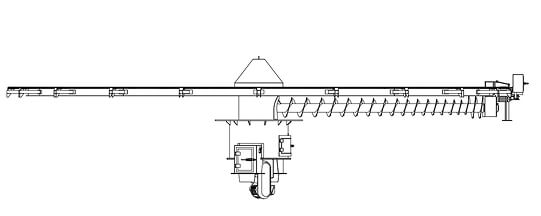

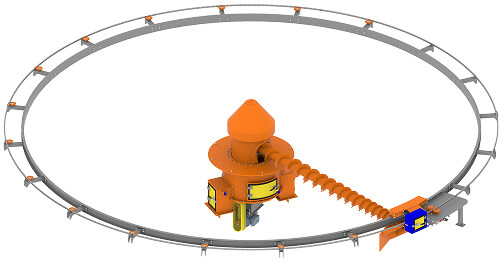

Tornillo Extractor Bi-Soportado Accionamiento Interno

Generalmente se instala en silos verticales de mediano y gran porte, con grandes dimensiones, caudales y volúmenes de almacenamiento, dependiendo de las necesidades del proyecto.

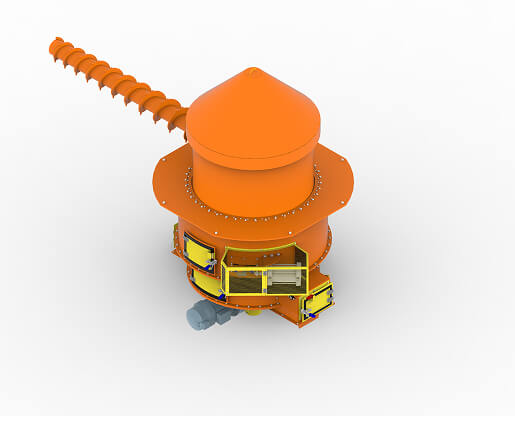

Similar a la rosca extractora en balance, su accionamiento (rotación) se realiza mediante un motor eléctrico ubicado en el interior del equipo, mientras que el sistema de traslación es operado por un sistema neumático instalado en el área externa, en el extremo de la circunferencia del silo.

Este modelo de rosca extractora también incluye un sistema agitador, que dirige la biomasa hacia el punto de descarga. El agitador es accionado por el mismo motor eléctrico que controla la rotación de la rosca.

Especificaciones técnicas

Modelos RED/BI-AI-1200 RED/BI-AI-1500 RED/BI-AI-1800
Diámetro (mm) 300 a 500 300 a 600 400 a 800
Longitud (mm) 7.000 7.000 8.000
Potencia (HP) 30 a 50 40 a 75 40 a 75
Caudal (m³/h) 50 a 100 100 a 200 200 a 300
Peso (kg) 8.000 9.000 16.000

Los equipos pueden ajustarse según las necesidades de su proyecto.


Tornillo Extractor Bi-Soportado Accionamiento Externo

Generalmente se instala en silos verticales con grandes dimensiones, caudales y volúmenes de almacenamiento.

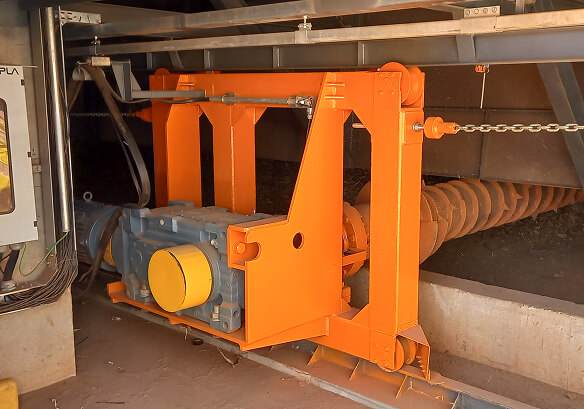

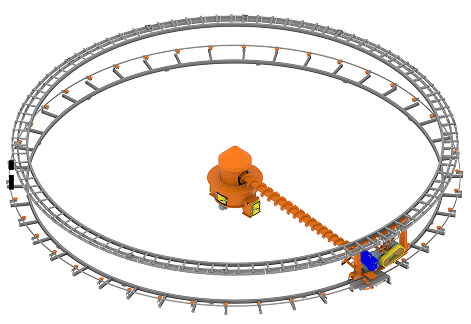

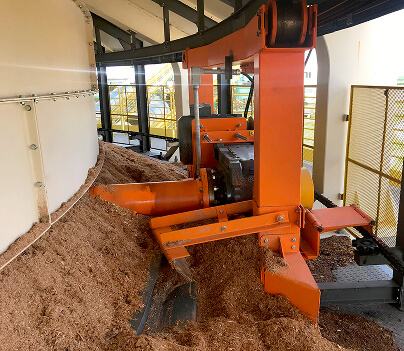

La rosca extractora se apoya en el punto central y sobre un carro que se desliza alrededor del silo, siendo accionada de forma neumática. En esta configuración, tanto el sistema de accionamiento eléctrico (rotación) como el sistema de accionamiento neumático (traslación) se instalan en la parte externa, lo que facilita el acceso para el mantenimiento.

Este modelo de rosca extractora cuenta con un sistema agitador, que es accionado por un segundo motor eléctrico, independiente del motor responsable de la rotación.

Especificaciones técnicas

Modelos RED/BI-AE-1200 RED/BI-AE-1500 RED/BI-AE-1800 RED/BI-AE-2000
Diámetro (mm) 300 a 400 300 a 500 400 a 600 400 a 800
Longitud (mm) 4.800 6.000 6.900 10.900
Potencia del tornillo (HP) 40 a 60 40 a 60 75 a 100 100 a 150
Potencia del agitador (HP) 7,5 7,5 7,5 12,5
Caudal (m³/h) 50 a 80 50 a 100 100 a 400 130 a 600
Peso (kg) 8.600 13.300 16.000 20.600

Los equipos pueden ajustarse según las necesidades de su proyecto.

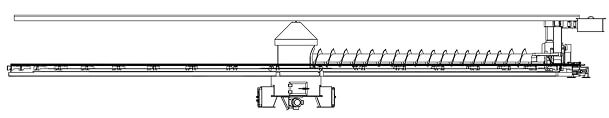

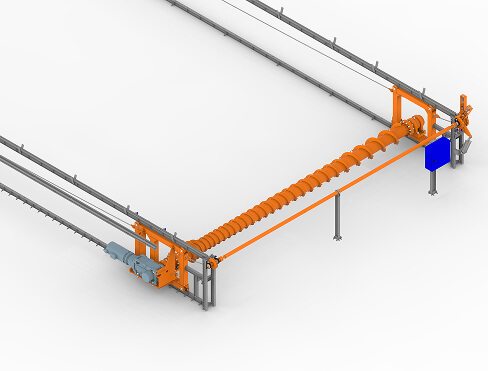

Tornillo Extractor Móvil

Generalmente se instala en silos horizontales de mediano y gran porte, con grandes dimensiones, caudales y volúmenes de almacenamiento, dependiendo de las necesidades del proyecto.

Siguiendo el mismo concepto de diseño que las demás roscas extractoras, el sistema de rotación es accionado por un motor eléctrico, mientras que el sistema de traslación es operado por un sistema neumático, una de las grandes diferencias de las roscas extractoras Dujua.

Dependiendo de las necesidades de cada proyecto, es posible instalar más de una rosca extractora en el mismo silo.

Especificaciones técnicas

Modelos REM/50-D REM/80-D REM/100-D REM/150-D
Diámetro (mm) 400 a 500 500 a 600 600 a 700 700 a 800
Longitud (mm) 9.700 10.500 10.700 12.600
Potencia (HP) 30 a 60 60 a 150 60 a 150 100 a 250
Caudal (m³/h) 40 a 65 45 a 150 60 a 200 120 a 450
Peso (kg) 10.300 12.100 13.400 33.900

Los equipos pueden ajustarse según las necesidades de su proyecto.
