Rosca Extratora

Equipamento robusto, com fácil acesso para manutenção, projetado para operação contínua e dosagem precisa.

A rosca extratora é um equipamento projetado para extrair e dosar diversos tipos de biomassa de silos verticais e horizontais, conduzindo-os ao sistema de alimentação.

O deslocamento da biomassa é realizado por roscas helicoidais, utilizando movimentos simultâneos de translação (pneumático) e rotação (elétrico), o que permite a extração contínua ou intermitente, evitando a formação de galerias vazias (túneis ou cavernas).

Para aumentar a durabilidade do equipamento, podem ser aplicados materiais especiais na sua construção, como helicoides em Hardox e Inox, ou revestimento em solda MIG DURO nas superfícies dos helicoides que entram em contato com a biomassa.

O modelo da rosca, assim como a potência instalada, é determinado não apenas pela vazão do equipamento, mas também pela capacidade de estocagem e pelo tamanho do silo em que a rosca é instalada.


Rosca Extratora em Balanço

Geralmente é instalada em silos verticais de pequeno e médio porte, com variadas dimensões, vazões e volumes de estocagem, dependendo da necessidade do projeto.

O acionamento da rotação da rosca extratora é realizado por um motor elétrico, com a transmissão de potência feita por meio de cardan e caixa de redução de 90° (fabricação Dujua). O sistema de translação é operado por um sistema pneumático instalado no próprio corpo do equipamento.

Este modelo de rosca extratora também conta com um sistema agitador, responsável por direcionar as biomassas para o ponto de descarga. O agitador é acionado pelo mesmo motor elétrico que comanda a rotação da rosca.

Especificações técnicas

Modelos RED/B-810 RED/B-1000 RED/B-1200 RED/B-1500 RED/B-1800
Diâmetro (mm) 200 a 300 300 a 400 300 a 500 300 a 600 400 a 800
Comprimento (mm) 2.000 a 2.300 2.000 a 2.900 2.000 a 3.450 2.900 a 3.450 3.300 a 4.950
Potência (CV) 7,5 a 12,5 12,5 a 20 12,5 a 25 15 a 40 20 a 50
Vazão (m³/h) 10 a 30 30 a 50 50 a 100 100 a 200 200 a 300
Peso (kg) 2.500 3.800 5.700 6.900 10.100

Os equipamentos poderão ser ajustados de acordo com a necessidade do seu projeto.


Rosca Extratora Bi-Apoiada Acionamento Interno

Geralmente é instalada em silos verticais de médio e grande porte, com grandes dimensões, vazões e volumes de estocagem, dependendo da necessidade do projeto.

Semelhante à rosca extratora em balanço, seu acionamento (rotação) é realizado por um motor elétrico localizado na parte interna do equipamento, enquanto o sistema de translação é operado por um sistema pneumático instalado na área externa, na extremidade da circunferência do silo.

Este modelo de rosca extratora também inclui um sistema agitador, que direciona as biomassas para o ponto de descarga. O agitador é acionado pelo mesmo motor elétrico que controla a rotação da rosca.

Especificações técnicas

Modelos RED/BI-AI-1200 RED/BI-AI-1500 RED/BI-AI-1800
Diâmetro (mm) 300 a 500 300 a 600 400 a 800
Comprimento (mm) 7.000 7.000 8.000
Potência (CV) 30 a 50 40 a 75 40 a 75
Vazão (m³/h) 50 a 100 100 a 200 200 a 300
Peso (kg) 8.000 9.000 16.000

Os equipamentos poderão ser ajustados de acordo com a necessidade do seu projeto.


Rosca Extratora Bi-Apoiada Acionamento Externo

Geralmente é instalada em silos verticais com grandes dimensões, vazões e volumes de estocagem.

A rosca extratora é apoiada no ponto central e sobre um carro que se desliza ao redor do silo, sendo acionada pneumaticamente. Nesta configuração, tanto o sistema de acionamento elétrico (rotação) quanto o sistema de acionamento pneumático (translação) estão instalados na parte externa, o que facilita o acesso para manutenção.

Este modelo de rosca extratora conta com um sistema agitador, que é acionado por um segundo motor elétrico, independente do motor responsável pela rotação.

Especificações técnicas

Modelos RED/BI-AE-1200 RED/BI-AE-1500 RED/BI-AE-1800 RED/BI-AE-2000
Diâmetro (mm) 300 a 400 300 a 500 400 a 600 400 a 800
Comprimento (mm) 4.800 6.000 6.900 10.900
Potência Rosca (CV) 40 a 60 40 a 60 75 a 100 100 a 150
Potência Agitador (CV) 7,5 7,5 7,5 12,5
Vazão (m³/h) 50 a 80 50 a 100 100 a 400 130 a 600
Peso (kg) 8.600 13.300 16.000 20.600

Os equipamentos poderão ser ajustados de acordo com a necessidade do seu projeto.

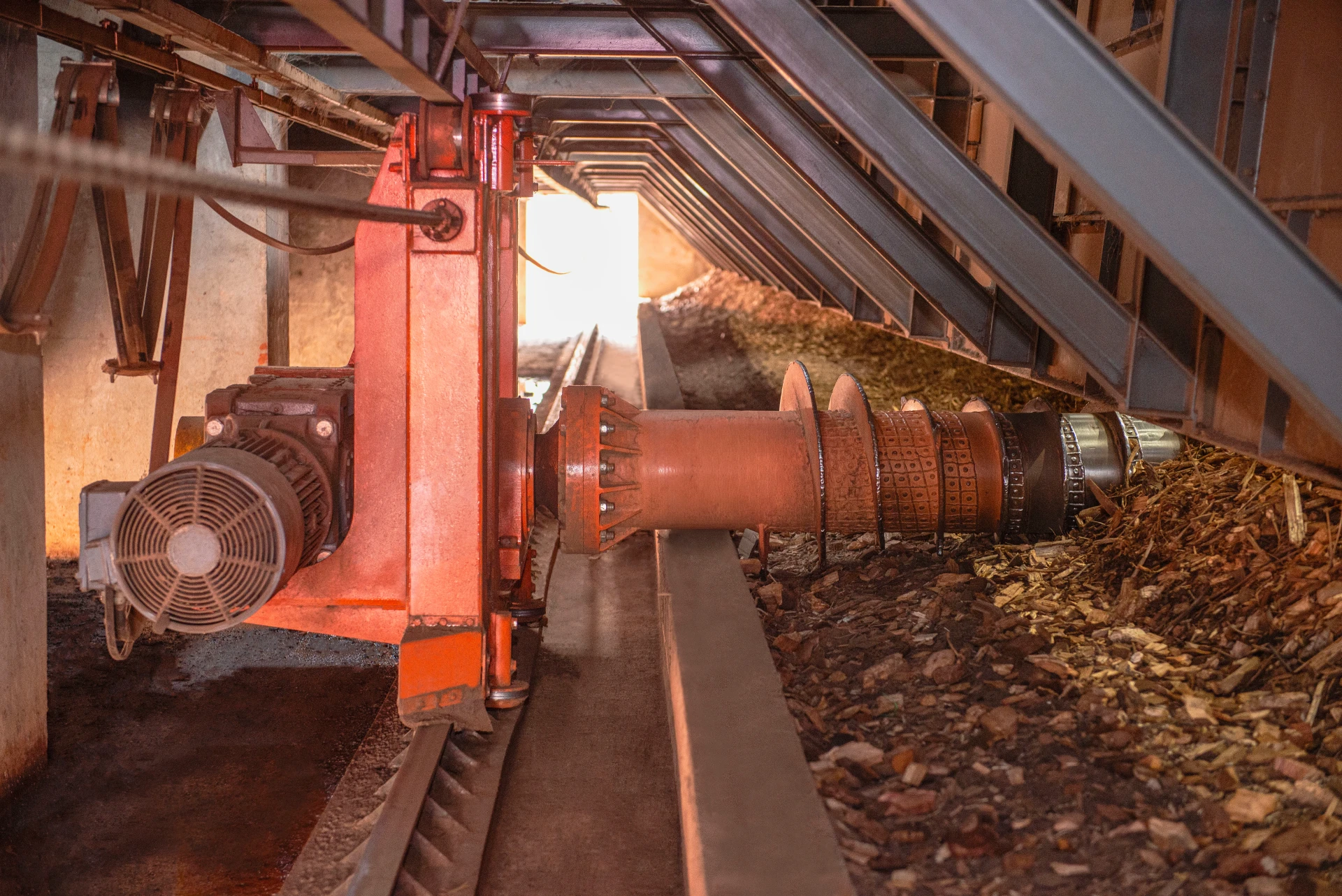

Rosca Extratora Móvel

Geralmente é instalada em silos horizontais de médio e grande porte, com grandes dimensões, vazões e volumes de estocagem, dependendo da necessidade do projeto.

Seguindo o mesmo conceito de projeto das demais roscas extratoras, o sistema de rotação é acionado por um motor elétrico, enquanto o sistema de translação é operado por um sistema pneumático, um dos grandes diferenciais das roscas extratoras Dujua.

Dependendo das necessidades de cada projeto, é possível instalar mais de uma rosca extratora no mesmo silo.

Especificações técnicas

Modelos REM/50-D REM/80-D REM/100-D REM/150-D
Diâmetro (mm) 400 a 500 500 a 600 600 a 700 700 a 800
Comprimento (mm) 9.700 10.500 10.700 12.600
Potência (CV) 30 a 60 60 a 150 60 a 150 100 a 250
Vazão (m³/h) 40 a 65 45 a 150 60 a 200 120 a 450
Peso (kg) 10.300 12.100 13.400 33.900

Os equipamentos poderão ser ajustados de acordo com a necessidade do seu projeto.
